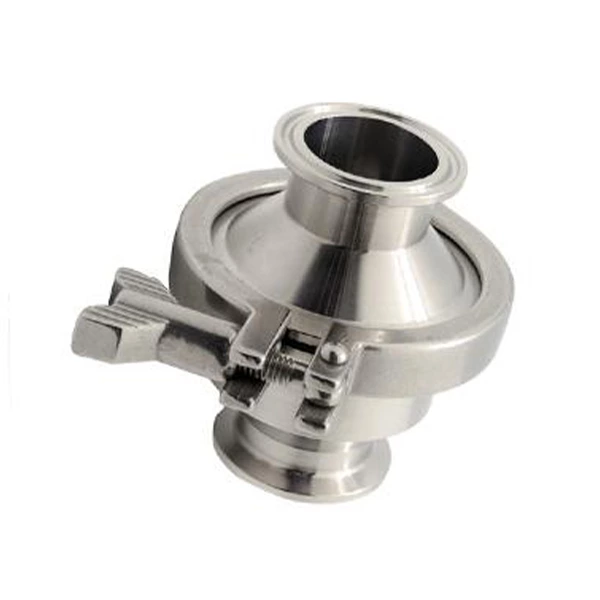

صمام فحص صحي من الفولاذ المقاوم للصدأ بنوع المشبك
- عملية:
- 10bar
- مكان المنشأ:
- ونتشو، الصين
- اتصال:
- ذكر، لحام، مشبك، اتحاد
صمام الفحص الصحي، المعروف أيضًا باسم "صمام عدم الرجوع"، مصمم للاستخدام في تركيبات أنابيب العمليات لمنع التدفق العكسي. سلسلة VCN عبارة عن صمام فحص زنبركي بأطراف توصيل مختلفة. يفتح صمام الفحص عندما يتجاوز الضغط أسفل سدادة الصمام الضغط فوق سدادة الصمام وقوة الزنبرك. يغلق الصمام عند تحقيق معادلة الضغط.
| الاتصالات | خيط،مشبك،لحام |
| مادة | SS304، SS316L |
| تم تشغيله | يدوي، هوائي |
| مقاس | 1"-4"،DN10-DN100 |
| معيار | 3A DIN SMS |
| الحد الأقصى للضغط: | 0-10 بار |
| درجة حرارة العمل | VMQ:(-50~+180℃) EPDM:(-20~+135℃) FPM: (-30~+230℃) |
مبدأ التشغيل
يفتح الصمام عندما يتجاوز ضغط السائل الضغط الذي يمارسه زنبرك المضخة. وعندما يتساوى الضغطان، يغلق الصمام. يسمح الضغط المضاد للوتر للصمام بالإغلاق.
التصميم والميزات
الغلاف/العمود: AISI 316l
الربيع: AISI304
الختم: EPDM وفقًا لـ FDA177.2600
التشطيب السطحي: RA<0.8μm
