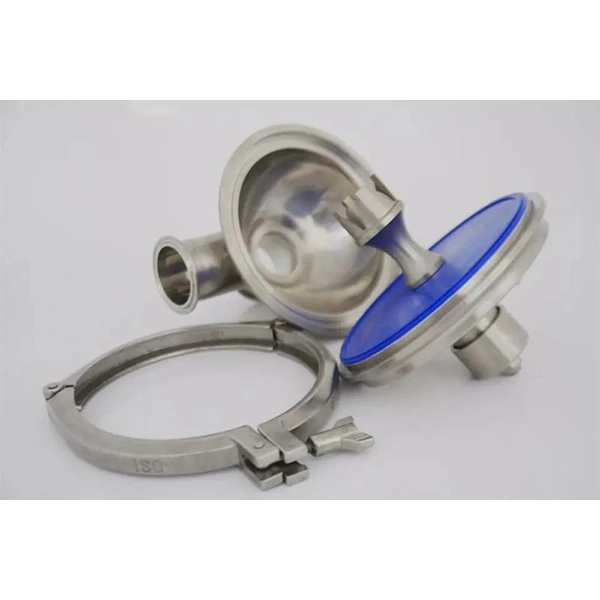

صمام تعديل الضغط الثابت الصحي المحمل بالهواء من سلسلة CPM CPMO-2
- مكان المنشأ:
- ونتشو، الصين
- اتصال:
- لحام بعقب، مشبك ثلاثي، ملولب، اتحاد
- قياسي أو غير قياسي:
- رسالة قصيرة، DIN11850، DIN11851، 3A
صمام الضغط الثابت CPM الصحي يستخدم للحفاظ على ضغط ثابت عند المدخل والمخرج. يحافظ صمام الضغط الثابت CPMI-2 (يضبط صمام الضغط الثابت المدخل) على الضغط الثابت على خط الإنتاج عند مدخل الصمام. يستخدم هذا النوع CPMI-2 خلف الفواصل أو المبادلات الحرارية أو صمامات تخفيف الضغط. يمكن لصمام الضغط الثابت CPMO-2 (يضبط صمام الضغط الثابت المخرج) الحفاظ على ضغط ثابت في خط أنابيب عملية الإنتاج عند مخرج الصمام. يستخدم هذا النوع CPMO-2 في مقدمة آلة التعبئة أو آلة التعبئة. يتم تطبيقه على نطاق واسع في العديد من المجالات، مثل البيرة والمشروبات والأطعمة الألبانية وعصائر الفاكهة والصيدلة والمنتجات البيولوجية وما إلى ذلك.
| معيار | رسالة قصيرة، DIN11850، DIN11851، 3A | |
| أجزاء ملامسة المواد | SS304/SS316L | تم توفير تقرير فحص المواد |
| المواد الأجزاء غير الملامسة | اس اس 304 | |
| مقاس | 1 بوصة إلى 2.5 بوصة، DN25-DN65 | |
| اتصال | لحام بعقب، مشبك ثلاثي، ملولب، اتحاد | |
| يكتب | سي بي إم آي-2 | |
| سي بي ام او-2 | ||
| الحجاب الحاجز العلوي | EPDM،بونا | جميع المواد المستوردة من الأختام تتوافق مع FDA21CFR117.2600 |
| الحجاب الحاجز السفلي | EPDM+PTFE | |
| الحد الأقصى للضغط | ≤10 بار (145 رطل/بوصة مربعة) | |
| توفير ضغط الهواء | ≤8 بار (116 رطل/بوصة مربعة) | |
| مدى درجة الحرارة | EPDM، غشاء علوي من Buna لدرجات حرارة تتراوح بين 14 و203 درجة فهرنهايت (-10 إلى 95 درجة مئوية) | |
| غشاء سفلي من EPDM+PTFE لدرجات حرارة تتراوح من 14 إلى 284 درجة فهرنهايت (-10 إلى 140 درجة مئوية) | ||
| نطاق التدفق كيلوفولت | مفتوح بالكامل (P=1 بار) حوالي 23 م 3 / ساعة | |
| تدفق منخفض (P=6 بار) حوالي 2 متر مكعب/ساعة | ||
| معالجة السطح الخارجي | Ra32~64uin(0.8~1.6ميكرومتر) | |
| معالجة السطح الداخلي | را16~32 ميكرون(0.4~0.8 ميكرومتر) | |
مبدأ العمل
يتم تشغيل سلسلة صمامات التحكم في الضغط الثابت بواسطة الهواء المضغوط، ولا يحتاج تشغيل الصمام التسلسلي إلى الاعتماد على أي مستشعر في خط الأنابيب، بل يتطلب فقط جهاز تنظيم الضغط وخط أنابيب توصيل المنتج لنظام مراقبة الضغط. يمكن لنظام صمام الحجاب الحاجز الاستجابة بسرعة وتغيير موضع ساق الصمام بالنسبة لموضع ساق الصمام للحفاظ على قيمة الضغط المحددة مسبقًا. عندما يرتفع ضغط منتج التوصيل، سيفتح الصمام، والعكس صحيح، يتم تقليل ضغط المنتج وسيتم إغلاق الصمام.
المواصفات الفنية:
الحد الأقصى للضغط: ≤10 بار (145 رطل/بوصة مربعة)
الحد الأدنى للضغط: 0 بار (0 رطل / بوصة مربعة)
ضغط الهواء المورد: ≤8 بار (116 رطل / بوصة مربعة)
نطاق درجة الحرارة:
EPDM، غشاء بونا العلوي: 14 ~203 درجة فهرنهايت (-10 ~ 95 درجة مئوية)
غشاء سفلي من EPDM+PTFE: 14 ~ 284 درجة فهرنهايت (-10 ~ 140 درجة مئوية)
متطلبات جودة الهواء المضغوط المستخدمة في المحركات
1. توصيل الهواء المضغوط: أنبوب الهواء مزود بتوصيلة هواء BSP R1/8” أو BSP R1/4”
2. الحد الأقصى لحجم الجسيمات: 0.01 مم
3. الحد الأقصى لمحتوى الزيت: 0.08 جزء في المليون
4. نقطة الندى: درجة حرارة الغلاف الجوي 10 درجة مئوية (14 درجة فهرنهايت) أو أقل
5. الحد الأقصى لمحتوى الماء: 7.5 جرام / كجم
خيارات
1.يمكن أن يكون الاتصال باللحام المتبادل، أو المشبك الثلاثي، أو الخيوط، أو الاتحاد أو غيرها حسب الطلب.
2. يمكن أن يكون النوع CPMI-2 و CPMO-2
3. الحجم المتوفر هو 1 بوصة إلى 2.5 بوصة، DN25-DN65
4.يمكن أن تكون المادة SS304 أو SS316L
ميزة
1. لا زوايا ميتة، لا ركود
2. يدعم التنظيف عبر الإنترنت CIP، ويمكن أيضًا تفكيكه للتنظيف
3. دعم التعقيم عبر الإنترنت SIP، قبل أن تنخفض درجة الحرارة إلى أقل من 60 درجة مئوية
4. يمكن أن تكون المادة SS304 وSS316L
