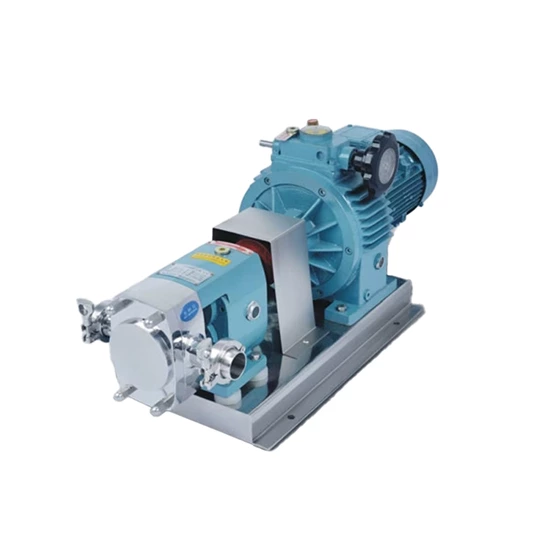

مقدمة عن مضخة الدوار الصحية:

مضخة الدوار الصحية هي نوع من مضخات الإزاحة الدوارة المستخدمة خصيصًا لنقل المنتجات ذات اللزوجة العالية والتي تم البحث عنها وتطويرها بواسطة شركة Yuanya. يتم تطبيقها بشكل أساسي في صناعات مثل الأغذية والمشروبات والصناعات الكيميائية والأدوية وما إلى ذلك. من خلال دمج أحدث مفاهيم التصميم الصحي، يمكن للمنتجات تلبية المتطلبات المتزايدة للصرف الصحي والنظافة في ظروف الخدمة المختلفة.

وصلت تكنولوجيا التصنيع المتخصصة ودقة تصنيع المنتجات إلى مستوى متقدم دوليًا، مما يجعل جودتها أكثر استقرارًا مع الكفاءة العالية والسلامة الجيدة، وتصبح الخيار المفضل للعملاء في جميع أنحاء العالم.

مضخة الدوار الصحية هي نوع من مضخات الإزاحة، والتي تسمى أيضًا مضخة كام، ومضخة غروانية، ومضخة ثلاثية الريش ومضخة نقل عالمية. وهي تحقق غرض نقل السوائل من خلال التحويل الدوري لوحدات نقل متعددة ذات حجم ثابت داخل غرفة العمل.

مبدأ عمل مضخة الدوار الصحية:

كما هو موضح في الشكل، بسبب الحركة المستمرة للدوارين، يتم نقل الوسائط إلى منفذ التفريغ في اتجاه تدفق الحجم عبر الدوار، ثم يتم إزالتها بعد الضغط.

يمكن ملاحظة أنه كلما زادت سرعة دوران الدوارين، زاد معدل تدفق المضخة. وبالتالي، فإن معدل تدفق المضخة يتناسب بشكل مباشر مع سرعة دوران الدوار. إذا تم تغيير اتجاه دوران الدوارين، يمكن لمضخة الكامة نقل الوسائط في اتجاه معاكس دون إتلاف الأجزاء.

تصنيف مضخة الدوار الصحية:

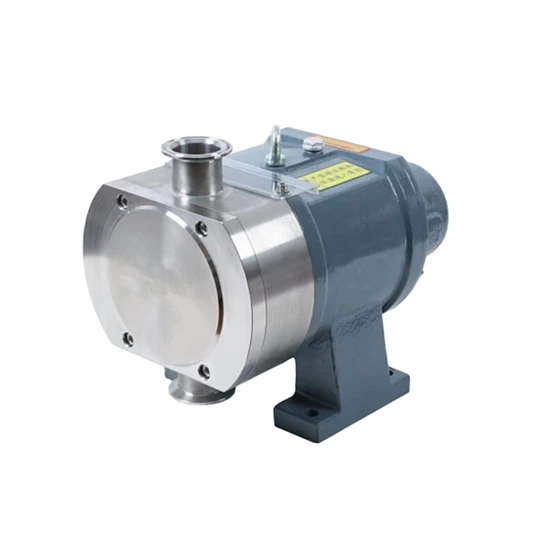

في الوقت الحاضر، يمكن تصنيف مضخات الدوار الصحية تقريبًا إلى نوعين وفقًا للشكل الهيكلي: تلك ذات الهيكل الرأسي وتلك ذات الهيكل الأفقي. كما هو موضح في الشكل أ، يكون مدخل ومخرج المضخة متوازيين مع الاتجاه الأفقي، ويكون الخط المركزي للدوارين عموديًا على الاتجاه الأفقي. يُطلق على هذا الهيكل هيكل أفقي. الهيكل الرأسي معاكس للهيكل الأفقي. يكون المدخل والمخرج عموديين على الاتجاه الأفقي، ويكون الخط المركزي للدوارين موازيًا للاتجاه الأفقي، كما هو موضح في الشكل ب.

في التطبيقات العملية، تُستخدم عادةً المضخة الدوارة الصحية ذات الهيكل الأفقي. نظرًا لأن المدخل والمخرج أفقيان، فإن ذلك مفيد للاتصال بالأنابيب، وكفاءة العمل عالية. نظرًا لأن المضخة الدوارة الصحية ذات الهيكل الرأسي تشغل مساحة أقل، فسيتم أيضًا اختيار هذا النوع من الهيكل في بيئة عمل محددة.

مميزات مضخة الدوار الصحية:

1.  صحية وآمنة

إن البنية الانسيابية للدوار وتجويف جسم المضخة مسطحة وناعمة بدون أي زاوية ميتة من البقايا.

توجد حلقات مطاطية على طرفي الدوار والعمود لمنع المواد من الدخول إلى الفجوة بين العمود وثقب العمود بشكل فعال. الأجزاء التي تلامس المواد مصنوعة من الفولاذ المقاوم للصدأ الذي يلبي المعايير الصحية، والمطاط المانع للتسرب هو مطاط غير سام.

يوجد ختم ميكانيكي وختم زيت بين جسم المضخة وعلبة التروس، ولن تدخل بقع الزيت أو تتناثر في حجرة المضخة لضمان النقل الصحي والآمن للوسائط.

2. عمر خدمة طويل

أثناء الاستخدام، لا يوجد تصادم قوي واحتكاك معدني بين الدوارات وبين الدوار وغرفة المضخة لمضخة الدوار، وذلك لتحسين عمر الخدمة.

بفضل دقة التصنيع العالية، يكون الاهتزاز صغيرًا، ويكون التشغيل مستقرًا، وتزداد مدة خدمة الختم وفقًا لذلك.

يتم شراء المحامل الثقيلة من العلامات التجارية الأولى ويتم إخضاع التروس الحلزونية للطحن الدقيق والمعالجة الحرارية لتحقيق عمر طويل وضوضاء منخفضة.

3. نطاق تطبيق واسع

قوة القص على الوسائط المنقولة صغيرة، وسرعة دوران الدوار هي عمومًا 40-400 دورة في الدقيقة. يمكن لمضخة الدوار الصحية نقل الوسائط ذات مجموعة واسعة من اللزوجة بالإضافة إلى السوائل ذات اللزوجة تصل إلى 2 مليون CP.

بفضل تصميم الفجوة المعقولة بين الدوارين، يمكن نقل التعليق والجسيمات الصلبة والسوائل المتبلورة بسهولة في الوسائط المنقولة بأمان عبر الفجوة.

بعد تجهيزه بمحول تردد، يمكنه تحقيق التحكم في معدل التدفق ويمكن أن يعمل كمضخة قياس مشتركة.

يمكن للمضخة المتنقلة ضخ مجموعة متنوعة من المواد البرميلية بقوة شفط تبلغ -0.08 ميجا باسكال.

4. كفاءة عالية وتوفير الطاقة وصديق للبيئة

لقد أثبتت الممارسة أن استهلاك الطاقة لمضخة الدوار الصحية يعادل 50% -70% من استهلاك المضخات الأخرى من نوعها، مما يوفر الطاقة الاجتماعية.

الفجوة بين الدوارات وبين الدوار وحجرة المضخة لمضخة الدوار الصحية صغيرة. حتى لو تم نقل سوائل ذات لزوجة منخفضة، فإن التدفق العائد الناتج صغير (التدفق العائد يتناسب مع الفجوة)، مما يجعل تدفق المضخة أكثر استقرارًا والكفاءة أعلى وقوة الشفط أفضل.

متطلبات التثبيت

1. يجب أن يكون القطر الداخلي لأنبوب المدخل أكبر بمقدار مقاس واحد من قطر مدخل مضخة الدوار. يجب أن يكون القطر الداخلي لأنبوب المخرج مساويًا أو أكبر من القطر الداخلي لمخرج مضخة الدوار.

2. يُمنع منعًا باتًا استخدام مرشح من النوع Y أو مرشح خط الأنابيب. يجب أن تكون مساحة الترشيح الفعالة للمرشح أكبر من قطر مدخل المضخة بمرتين.

3. المسافة الأفقية لتركيب مدخل المضخة هي في حدود 3 أمتار. يُمنع منعًا باتًا تركيب واستخدام صمام الكرة المدني (استقراره ضعيف وقطر سدادته صغير جدًا).

هيكل رأس مضخة الدوار الصحية ووصف الأجزاء:

يتكون رأس مضخة الدوار الصحي بشكل أساسي من اثنين من الدوارات المتماثلة، واثنين من أعمدة القيادة، وجسم المضخة، وعلبة التروس، وما إلى ذلك.

وصف الأجزاء:

إزاحة مضخة الدوار الصحية

تشير إزاحة مضخة الدوار الصحية إلى حجم الوسائط التي يتم تفريغها بعد أن تدفع عمودي النقل في المضخة الدوارين للدوران لدورة واحدة، والتي يتم التعبير عنها عادةً بوحدات مثل ml/r، L/r، إلخ. تعتمد إزاحة مضخة الدوار الصحية على الحجم الهندسي للتجويف الداخلي المغلق. تختلف الأحجام الهيكلية الداخلية للمضخات المثبتة بأشكال مختلفة من الدوارات، وبالتالي فإن الإزاحة مختلفة أيضًا.

معدل تدفق مضخة الدوار الصحية

1. معدل التدفق النظري

يشير معدل التدفق النظري إلى حجم الوسائط المنقولة في وحدة زمنية أثناء عملية تشغيل مضخة الدوار الصحية دون النظر في خسارة التسرب، والتي تكون:

معدل التدفق النظري = الإزاحة × سرعة الدوران × الزمن

2. معدل التدفق الفعلي

يشير معدل التدفق الفعلي إلى القيمة المحسوبة بعد مراعاة فقدان التسرب أثناء عملية تشغيل المضخة الصحية. بشكل عام، تتراوح الكفاءة الحجمية بين 80% و90%.

معدل التدفق الفعلي = معدل التدفق النظري × الكفاءة الحجمية

جدول اختيار الأداء:
